貴社の不織布生産ラインに最適なエアレイ巻き取りおよび切断機の構成はどれですか?

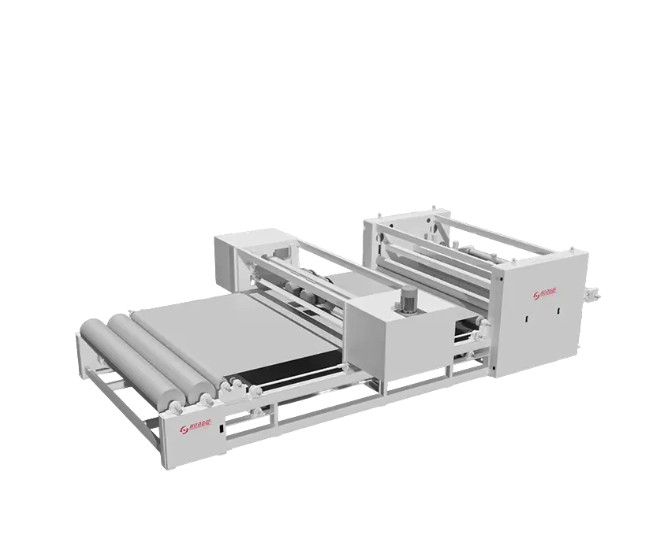

エアレイド巻線・切断装置 として機能します コア端子機械 不織布生産ラインの最後で、完成したロールの密度の均一性、エッジのきれいさ、下流工程の適合性を直接決定します。自動車断熱材、マットレス詰め物、およびジオテキスタイル（ハイロフトまたは高密度を特徴とする素材）の製造では、巻き取り段階および切断段階のプロセス精度が、次のような影響を与える可能性があるため、最終製品の歩留まりに影響を与える可能性があります。 15%～25% 。現在の業界の傾向は、正確な張力制御と高速の縦方向および横方向の切断を統合した自動巻き取りおよび切断システムが主流になっていることを示しています。 主な投資の焦点 製品の一貫性を高め、スクラップ率を削減したい不織布メーカー向け。

巻取りおよび切断のためのエアレイド材料の特殊なプロセス要件

従来のスパンボンドまたは水流交絡不織布とは異なり、エアレイド材料は通常、 ハイロフトかつ低密度構造 、厚さは5mmから150mmの範囲です。これらの構造的特徴は、巻線および切断装置に 3 つの重要な課題をもたらします。

• 張力制御は非常に正確でなければなりません。過度の伸長は繊維構造を圧縮し、厚さを超える損失を引き起こします。 10% 完成品において。
• 切断端はきれいな状態に保たれ、繊維が飛び散らないようにしなければなりません。そうしないと、下流のラミネート加工または縫製プロセスの外観に影響を及ぼします。
• 巻き取りプロセスでは、保管や輸送の損失につながるロールエンドの不均一な「伸縮」を防止する必要があります。

これらの課題に対処するために、最新の Airlaid 巻線および切断装置は一般に、 表面巻きと中心巻きの原理 。表面巻きは、ハイロフトで接触ローラーの圧力によって変形しやすい素材に適しています。中心巻きは、高密度で構造的に安定したウェブに適しており、マンドレルのトルクに依存してしっかりと巻き付けられます。

コアカット技術：スリットとクロスカットの違い

縦方向スリッティング: モジュール式マルチナイフ設計によりラインの柔軟性が向上

縦方向のスリッティングには、通常、モジュール式レール システムに取り付けられた円形ナイフまたは空気圧ブレードが使用されます。この設計の主な利点は、注文要件に応じてナイフの間隔を迅速に調整し、作業幅をカバーできることにあります。 2000mm～6000mm 。自動車内装の音響フェルトやフード断熱パネルの場合、一般的なスリット幅は 1200mm または 1500mm です。マットレスの詰め物は通常、900mm または 1800mm の仕様にスリットされます。モジュラーレールを使用すると、メーカーは機械全体を交換せずにナイフホルダーを追加または位置変更することで、さまざまな幅要件に適応できるため、改造サイクルを短縮できます。 2～4時間 .

横断的切断: フライングシアーとギロチンブレードの速度同期の課題

横断的な取り組みにより、次の中核問題を解決する必要があります。 切断動作とライン速度の同期 。フライングシャーシステムはエンコーダを介してウェブの位置をリアルタイムで追跡し、ブレードの移動中に切断を完了して、生産を停止することなく完全に直角な 90 度のエッジを確保します。マットレス芯材などの固定長シート製品の場合、通常、クロスカット精度は以下の範囲で管理されます。 ±2mm 。対照的に、ギロチンスタイルのクロスカットは低速で厚い材料に適しています。構造は単純ですが、切断頻度は通常 1 分あたり 30 サイクルを超えませんが、高速ラインのフライング シアー システムでは、 毎分60～80サイクル .

主流の機器タイプの比較: 機能的な位置付けが選択を決定します

上に示したように、これら 3 つの機器タイプは単純な性能の進歩を表すのではなく、さまざまな最終製品の形態を対象とした専門化された部門を表しています。自動車内装サプライヤーは通常、 耐久性の高いスリッティングおよびワインディングユニット 材料密度が高く、幅が広く、複数の細いロールを同時に製造する必要があるため。逆に、マットレスメーカーは、ロールからコアシートへのワンステップ変換を実現し、中間処理を減らすために、精密なクロスカットシステムに投資する傾向があります。

自動化および省エネ技術: 運用コストを削減するための 2 つの方法

最新の Airlaid の巻き取りと切断の自動化アップグレードは、次の 2 つの次元に重点を置いています。 インテリジェントなプロセス制御 そして 洗練されたエネルギー管理 。プロセス制御では、張力センサーと組み合わせた PLC システムにより、巻取圧力のリアルタイム閉ループ制御が可能になり、内部での人的介入によって引き起こされる密度変動を制御できます。 ±3% 。一部の高度なシステムにはエッジ検出カメラが組み込まれており、ウェブのずれが 5 mm を超えると自動的に修正ローラーが作動し、ロール全体の拒否を防ぎます。

可変周波数駆動技術によりエネルギーピークを大幅に削減

エネルギー管理では、可変周波数ドライブ (VFD) テクノロジーが業界標準になっています。従来の固定速度モーターは電流サージを生成します 定格電力の3～5倍 一方、VFD システムは、スムーズなモーター速度調整を通じてこれらのピークを 60% 以上削減します。年間生産能力 3,000 トンのエアレイド生産ラインの場合、巻き取りと切断の電力消費量は約 12%～18% 総ラインエネルギーの; VFD の採用により、このセグメントの年間電力使用量は約 8% ～ 12% 削減できます。さらに、一部の装置には、スリット繊維廃棄物をリサイクルユニットに直接搬送するエッジトリム回収吸引システムが統合されており、 即時循環再利用 エッジ素材の回収率は 95% を超えます。

世界的なアプリケーションの状況: 地域の需要の変動が機器のカスタマイズを促進

Airlaid の巻線および切断装置に対する世界的な需要は、地域ごとの特徴を示しており、幅、ナイフ構成、および制御システムのカスタマイズされた開発を直接推進しています。

• トルコとブラジル : これらの地域は主要な自動車製造拠点として、吸音フェルトやフード断熱パネルに非常に高いスリット精度が求められ、通常の注文では縦方向の切断公差が±1mm以内で、複数の幅変更に対応することが求められます。
• エジプトとタイ : 家庭用家具マットレス業界の活況により、一般的なシートの長さは 1900 mm と 2000 mm、厚さの範囲は 20 mm ～ 80 mm のハイロフト熱接着詰め物の固定長クロスカットの需要が高まっています。
• バングラデシュとベトナム ：インフラ投資によりジオテキスタイルの需要が急増しており、そのような用途では大径巻き取り（最大ロール径に達する）が好まれています。 1500mm ）、現場でのロール交換頻度を減らすため。
• メキシコとアルジェリア : 循環経済政策により、廃棄物リサイクルラインが増加しました。通常、このラインではエアレイドトリムを二次産業用フェルトに巻き戻します。これらの回線は低速ですが高速を要求します 耐久性とメンテナンスのしやすさ .

メンテナンス戦略: 予防ケアが機器のライフサイクルを決定します

エアレイド巻き取りおよび切断装置は高負荷の連続機械として動作します。 24 時間年中無休の生産環境では、予防保守が行われないと、計画外のダウンタイムが長くなる可能性があります。 20%～30% 。業界のベスト プラクティスでは、メンテナンスを 2 つの層に分けています。

日常点検：ブレードの状態と空気圧の安定性を重視

毎日のシフトの引き継ぎ中に、縦方向のナイフの切れ味をチェックする必要があります。切れ味の悪い刃は刃先がほつれるだけでなく、切断抵抗が高くなるためモーターの負荷も増加します。巻き取りローラーの空気圧は一定範囲内に維持する必要があります。 4～6バール 設定範囲 - 圧力が不十分だとコアの巻きが緩み、圧力が過剰だとハイロフト材料が潰れる可能性があります。さらに、張力センサーの表面に繊維が蓄積すると、誤った測定値が得られる一般的な原因となるため、柔らかいブラシまたは低圧エアガンを使用して毎日掃除する必要があります。

毎月の校正: ナイフの調整と駆動システムの張力

ナイフの縦方向の平行度を月に一度、レーザー位置合わせツールまたは専用のゲージを使用して検証する必要があります。 0.5 mm の誤差でも、何千メートルも巻いた後にロールエンドが不均一になり、「伸縮」が発生する可能性があります。同期駆動ベルトの張力も毎月の検査が必要です。ベルトが緩んでいると、巻き取り速度と切断速度の間にマイクロ秒レベルの非同期が発生し、これがクロスカット中にシート長さの誤差として増幅されます。ドライブチェーンの潤滑サイクルでは、通常、毎回高温のグリースを補充する必要があります。 500稼働時間 .

今後のトレンド：デジタル化と柔軟な製造設備の形状を変える

3 年から 5 年先を見据えると、エアレイドの巻き取りおよび切断技術の進化は 2 つの軸を中心とするでしょう。まずは紹介です デジタルツイン この技術により、仮想環境でさまざまな材料パラメータの下で巻線張力曲線とナイフ摩耗率をシミュレートすることで、機器メーカーが納入前に制御アルゴリズムを最適化し、現場での試運転を従来の 2 ～ 3 週間から 3 週間に短縮できるようになります。 3～5日 。 2つ目は、 柔軟な製造能力 1台の機械で、自動車用断熱フェルト、マットレスコア材料、ジオテキスタイルの生産を同日内に迅速に切り替えることが可能になります。これを達成するには、単純な機械的調整ではなく、ナイフ システム、張力制御ロジック、巻き取りモードをソフトウェア ベースで再構築する必要があります。業界の予測では、完全に柔軟なスイッチング対応が可能になると予測されています。 巻線および切断装置 上を占領します 35% 2028 年までに新たな設置の割合が増加し、 中核資産 多品種、小ロットの注文に対応する不織布メーカー向け。
